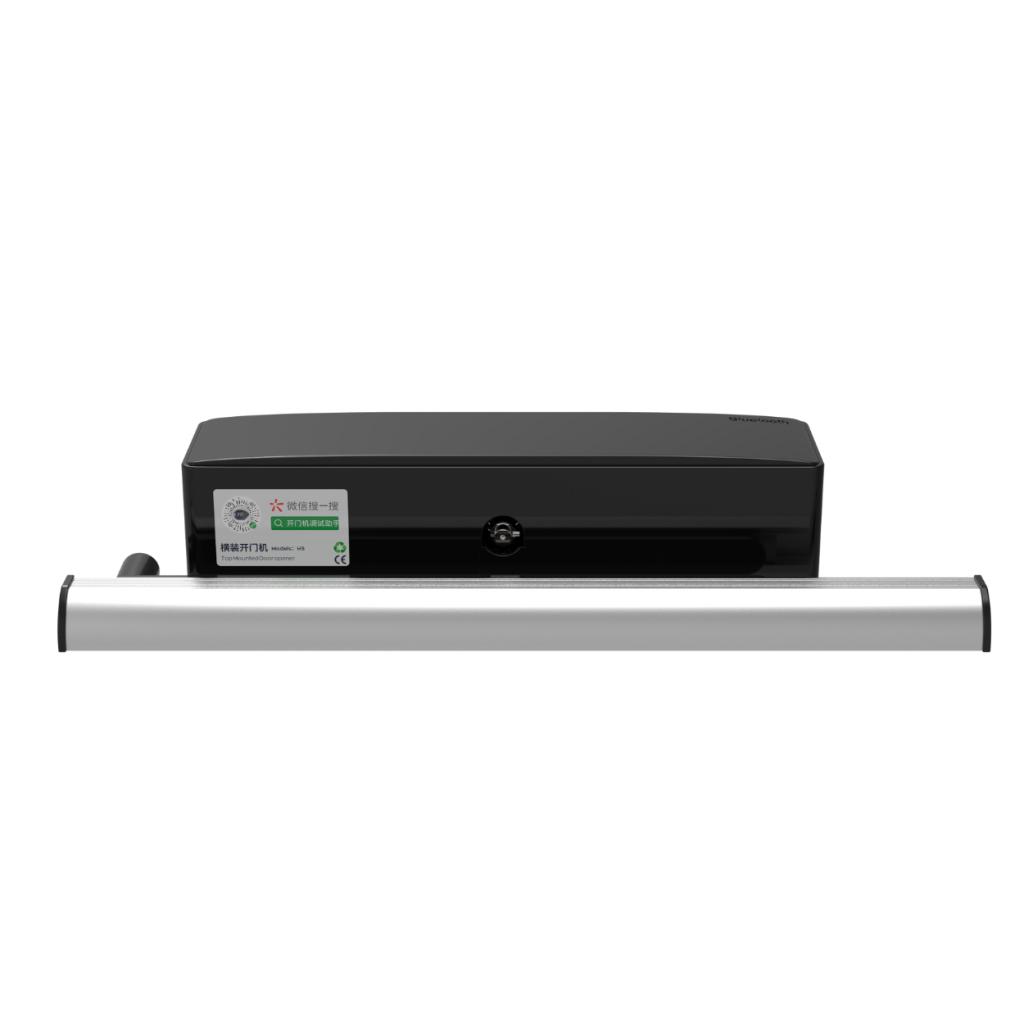

H5横装开门机

创建时间：2026-08-06 23:54

넳 넲

产品介绍：

BK-H5横装上置开门机是一种功能强大、应用广泛的自动化门禁解决方案。它通过“上置悬挂、横向牵引”的方式，完美地解决了地面空间占用问题，同时提供了可靠的驱动力和安全性，是各类平移大门的理想选择。常用在各种各样的室内门、防火门、消防门、木门、铁门、铝合金门等有横梁或者四周墙体的的平开门产品，采用全铝机身，终身不生锈；合金钢支臂+高温喷涂处理技术，采用高速直流无刷斜齿电机，让静音与力量完美结合，更耐用，控制器多线程控制，让各种场景开关门更丝滑；附带多种接口功能，让各种功能和辅助设备完美连接。

产品特点：

1. 蓝牙调试，上手更容易;

2.独有拉链开关功能，让双门联动更稳定。

3.独有撞击修正功能，解决撞门位置偏移问题。

4.360mm超短机身，适合更多门体尺寸安装。

5.自带转接底板，适应多种安装环境。

6.新款滑道，固定更牢固便捷，螺丝不外露更美观。

7.欧盟CE认证，Rohs认证，CMA认证。

产品电气参数：

输入电压：24V	电源功率：30W；
控制接口：COM/NO干接点	遥控器频率：430Mhz；
设备静态功率：≈1W；	电机转速：1800RPM；
减速比：1:200	输出扭矩：80N·m;
电机轴径：φ16mm	电机类型：直流无刷电机
蓝牙规格：BLE低功率蓝牙；	电锁端口输出电流：1.2A【支持2把280KG磁力锁】；
工作温度：-35℃-85℃；	门禁端口输出电流：0.8A【人脸机需单独供电】；
运行湿度：30% ～ 80%（无凝露）；	遥控器距离：≈15M【无干扰状态】；
开关门速度：3-6S可调；	耐用性：100万次+；
防水等级：IPX4防淋防溅；

产品规格：

机身尺寸：362×87×85mm；

外壳材质：合金塑料

滑道长度：500mm；

折臂尺寸：250mm；

滑杆长度：240-340mm；

滑道支臂：330mm；

外包装尺寸：535×185×125mm；

总重量：4.4kg

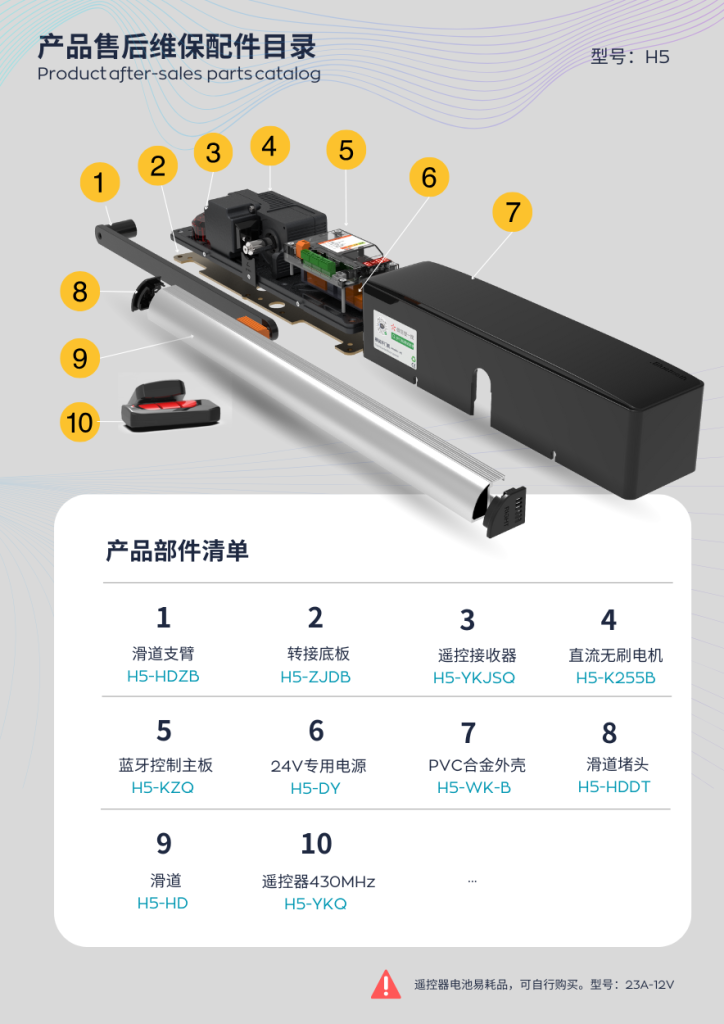

配件列表：

开门机门体：1套；	支臂包：1套；
螺丝包：1套；	保修卡：1张；
说明书：1本；	遥控器：2个；

控制器功能：

开关门速度调节功能；	开关门减速角度调节功能；
开关门加速时间调节功能；	开关门结束速度调节功能；
关门刹车功能；	通电起始速度调节功能；
刷卡延时开门功能；	开门保持时间调节功能；
自学习开门角度功能；	遇阻反弹功能；
开门方向调节功能；	开门优先功能；
外接报警灯功能；	报警灯频率调节功能；
外置红绿灯功能；	主从门双门联动功能；
开门反转功能；	支持磁力锁、电机锁、电插锁功能；
控制器过流保护功能；	蓝牙调试功能；

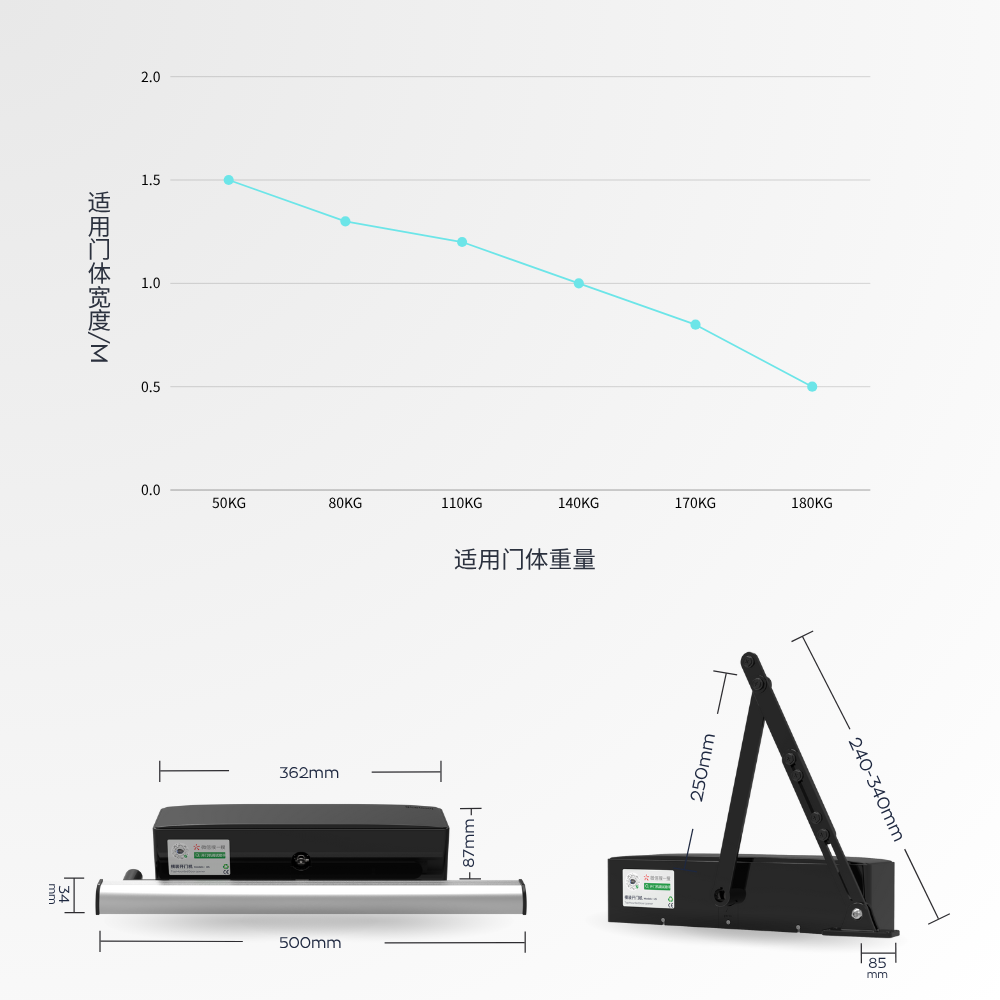

产品外观尺寸图：

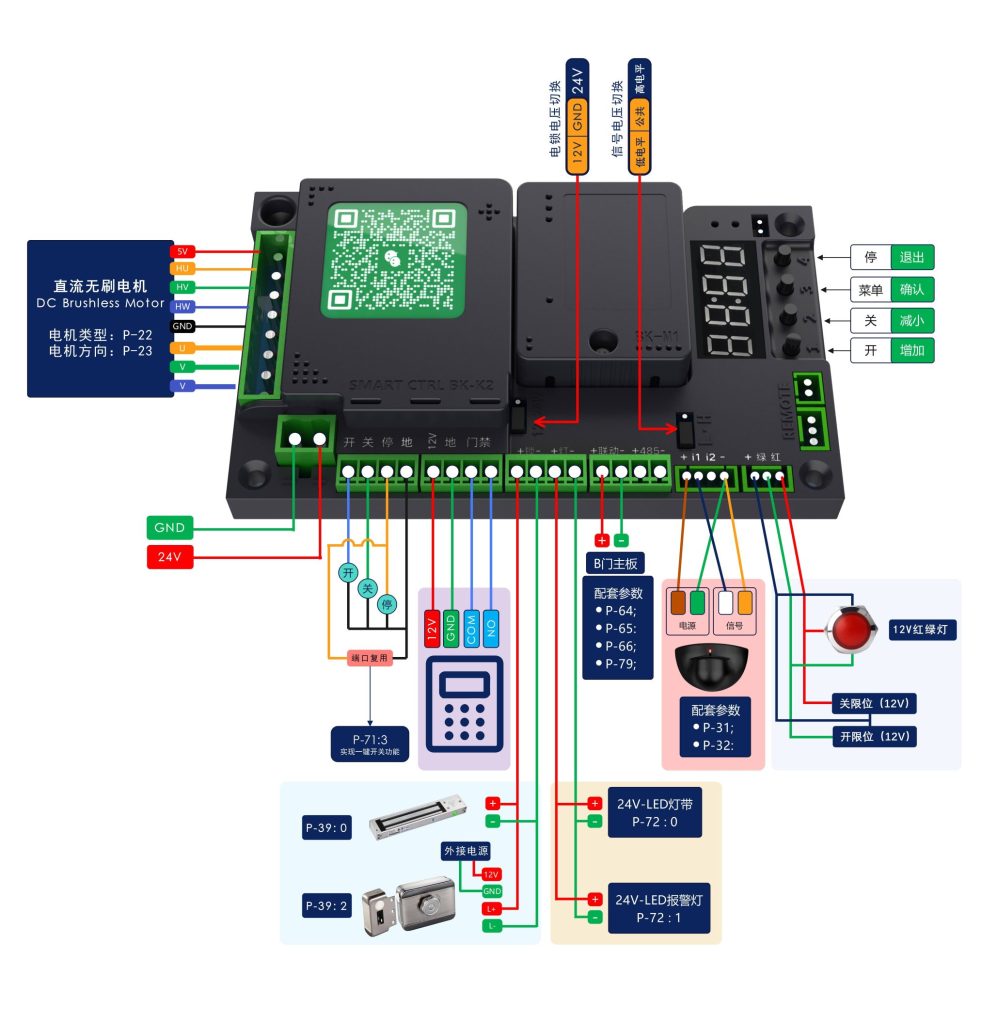

控制器接线及端口定义图：

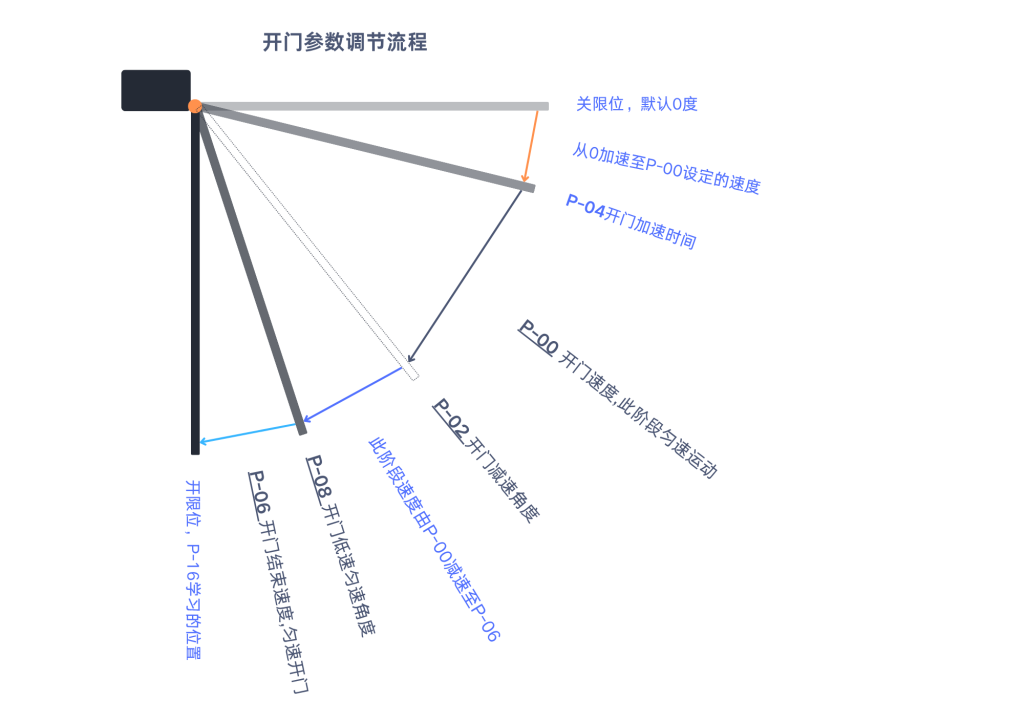

H9开门参数调节流程：

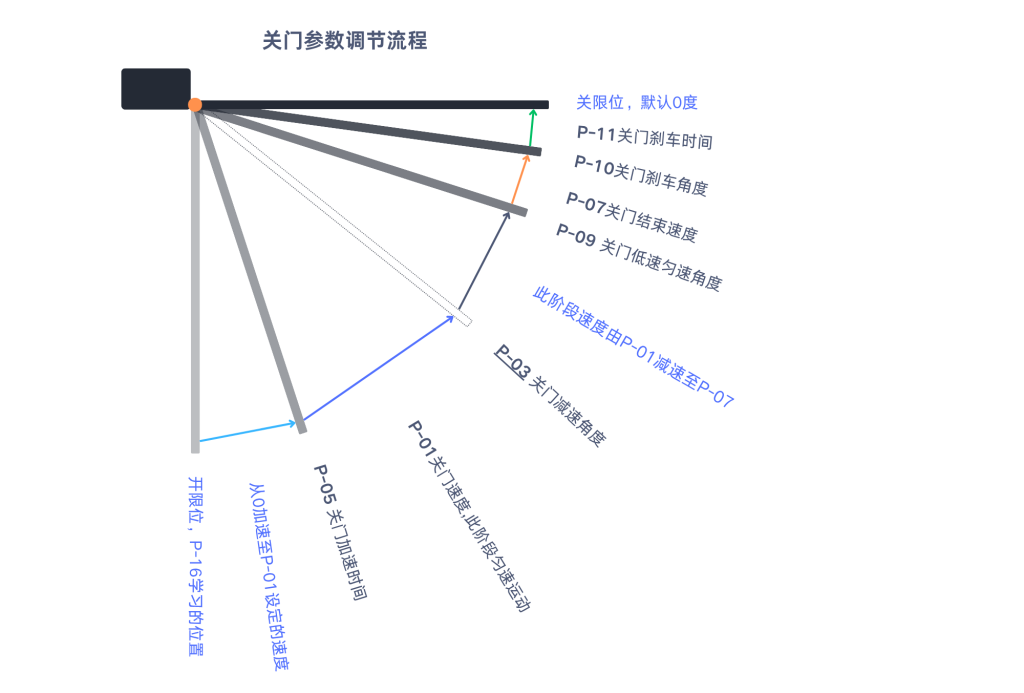

H9关门参数调节流程：

控制器屏幕信息显示说明:

内容	含义
IDLE	未接电机，或者电机霍尔故障，可能原因为接线松动
STOP	电动门关到位
CLOS	电动门正在关
OPEN	电动门正在开
HOLD	电动门开到位
LOCK	电动门已锁定
FLET	常开模式

控制器屏幕错误代码：

错误代码	错误原因
Err0	在清除遥控器和恢复出厂设置，需要设置正确的确认值，确认值不正确将提示 Err0 错误。
Err1	保留。
Err2	刹车反冲电压过高警告，可通过减小运行速度解决。
Err3	开门堵转，可能原因：开门速度过小、开门结束速度过小。可以加大开门速度和开门结束速度。
Err4	关门堵转，可能原因：关门速度或者关门结束速度过小。可以增加关门速度或者关门结束速度。
Err5	开门超时，原因是开门时间超过 P-49。可增加开门速度和开门结束速度。
Err6	关门超时，原因是关门时间超过 P-49。可增加关门速度和关门结束速度。
Err7	电机类型选择错误，可通过 P-22 改为正确的类型。
